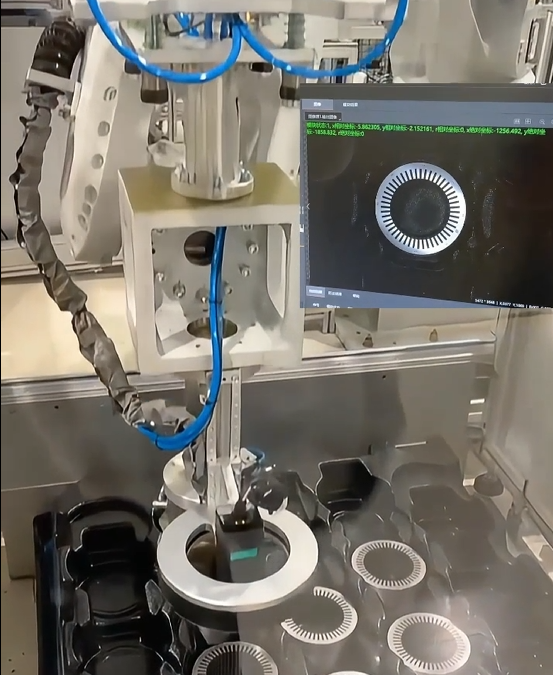

在3D视觉引导的工程落地中，“点云缺失”与“空洞”是最常见却也最容易被低估的两类问题。很多人将它们简单归为“传感器不行”或“角度不对”，但二者在成因、空间分布以及对3D视觉引导的影响机制上，存在本质区别。
点云缺失：物理遮挡造成的结构性盲区
点云缺失的根本原因是视线受阻。当相机与目标物体之间存在不可穿透的遮挡物，或被测量表面的局部区域处于激光、结构光或双目视场的阴影区时，该区域便无法返回有效的三维坐标信息。
在3D视觉引导中，点云缺失最直接的后果是特征不完整。例如，一个需要抓取的工件，其边缘或安装孔恰好位于缺失区域，则点云配准算法会输出错误的空间位姿。更严重的是，缺失区域往往不是随机分布的，而是与目标几何形态强相关——凹陷、深槽或自遮挡结构本身就是高缺失概率区域。
点云空洞：表面属性引发的测量失效
空洞的成因与缺失不同。它不是被“挡住”，而是因为表面光学属性导致无法稳定成像。典型场景包括：高反光金属表面使结构光无法被传感器有效接收；黑色或吸光材质使反射信号强度低于噪声底；透明或半透明物体使光斑穿透或产生多次反射。
空洞在3D视觉引导中的干扰方式更为隐蔽：它通常出现在预期应该有连续曲面的位置，形成离散的孔洞区域。曲面拟合或法向量估计算法在空洞边缘会产生明显跳变，导致抓取点的计算出现系统性偏移。与缺失不同，空洞往往与材质和光照角度呈非线性关系——同一物体在轻微移动后，空洞位置和形态可能剧烈变化。
两者的区分与工程判断
在实践中，区分缺失与空洞对方案设计至关重要：
点云缺失：通常呈连续、大块、与几何结构一致的分布。可通过改变相机与被测物的相对位姿，或增加多角度扫描来填补。
点云空洞：通常呈离散、碎片化、与表面朝向和材质相关的分布。单纯改变角度效果有限，更需要调整曝光参数、采用偏振成像或多波长结构光。
可操作的补偿策略
在真实的3D视觉引导中，追求“无缺失、无空洞”的理想点云既不现实也不经济。更有效的思路是：
缺失处理：基于对称性或先验模型进行几何补全，利用已知的CAD信息或局部曲面假设对缺失区域进行约束性插值。
空洞处理：引入置信度图标记不可信区域，在抓取位姿计算时主动避开空洞边缘，或利用时序融合将多帧点云中的有效信息叠加。
本质认知
点云缺失是几何路径问题，核心在于“能否看到”；点云空洞是物理信号问题，核心在于“能否测到”。一套成熟的3D视觉引导系统，不是消灭了所有数据缺口，而是在光学、运动与算法三层中，分别定义了对缺失与空洞的可容忍边界。理解这一界限，才是从“调参拉数据”走向工程化部署的真正起点。
