3D视觉引导中视觉结果与机器人执行时序错乱问题解析

分类:新闻中心 发布时间:2025-11-21

引言
在3D视觉引导的机器人系统中,视觉感知与机械执行的时序同步是实现高精度作业的关键基础。时序错乱问题直接导致机器人依据过时的视觉数据执行动作,造成定位偏差、抓取失败甚至设备碰撞。本文将从系统架构、时序链路、误差源等角度深入分析时序错乱问题,并提出系统化的解决方案。

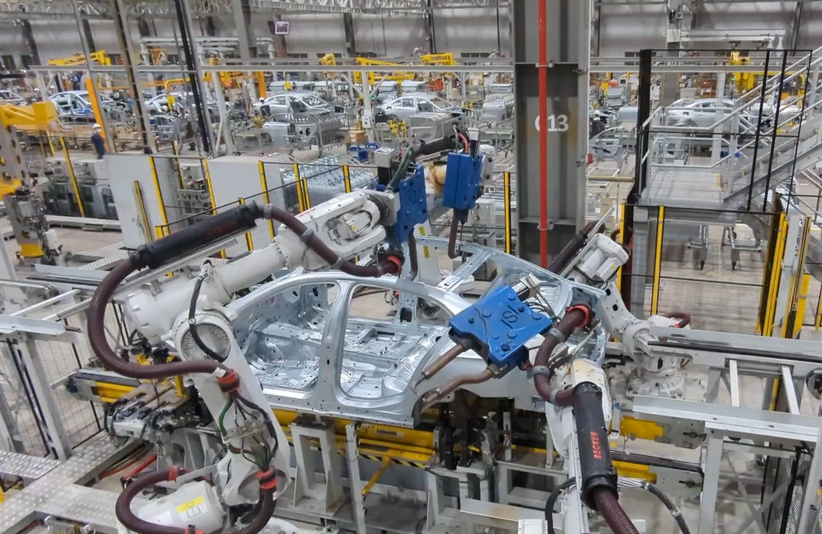

一、3D视觉引导系统的时序架构
典型的3D视觉引导系统包含五个核心环节:图像采集、三维重建、坐标变换、路径规划和机械执行。每个环节都存在固有的时间延迟:

  • 图像采集阶段:3D相机需要一定的曝光时间和数据传输时间

  • 点云处理阶段:三维点云重建和特征提取消耗计算资源

  • 坐标变换阶段:视觉坐标系到机器人坐标系的转换计算

  • 控制指令阶段:机器人控制器解读指令并驱动伺服系统

  • 机械响应阶段:机器人本体从接收指令到末端到位的物理延迟

这些环节串联形成的时序链路中,任何一环的延迟波动都会导致视觉结果与执行的失步。

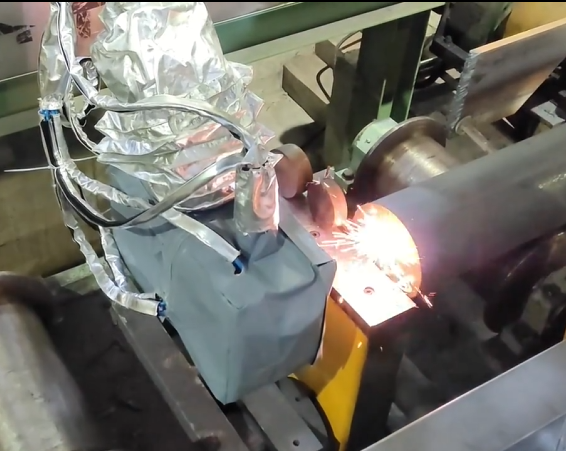

二、时序错乱的典型表现与影响
时序错乱在3D视觉引导系统中主要表现为三种形式:

  1. 数据过时引导:机器人执行基于之前工作周期的视觉数据

  2. 运动不同步:机器人在工件尚未到位时提前动作

  3. 反馈滞后:视觉系统无法实时监测执行结果

这些问题的直接后果包括:

  • 动态抓取成功率下降30%-50%

  • 装配作业的重复定位精度波动超过允许范围

  • 生产线节拍不稳定,整体效率降低

三、时序错乱的根本原因分析

  1. 系统级原因

    • 各子系统时钟不同步,缺乏统一的时间基准

    • 数据传输接口带宽不足或协议效率低下

    • 计算资源分配不合理,处理任务时产生排队延迟

  2. 硬件级原因

    • 3D相机采集频率与机器人控制频率不匹配

    • 工业网络通信延迟波动较大

    • 机器人伺服系统的响应特性与视觉更新率不协调

  3. 软件级原因

    • 视觉处理算法复杂度高,处理时间不稳定

    • 系统任务调度策略不合理,实时性保障不足

    • 坐标变换计算未考虑时间补偿

四、时序同步的解决方案

  1. 硬件同步机制

    • 采用硬件触发信号统一相机曝光与机器人控制周期

    • 部署精密时钟源,建立系统级时间基准

    • 优化网络架构,确保数据传输的确定性延迟

  2. 软件优化策略

    • 实现视觉处理算法的实时性优化,控制处理延时波动

    • 建立运动预测模型,补偿系统固有延迟

    • 设计自适应调度策略,动态分配计算资源

  3. 系统级同步方法

    • 实施在线延时测量与补偿机制

    • 构建闭环反馈系统,实时校正执行偏差

    • 采用前瞻控制算法,预测工件未来状态


五、时序性能评估与测试
建立完善的时序性能评估体系至关重要:

  • 延时测量:精确测量从图像采集到执行完毕的总延时

  • 抖动分析:统计系统延时的波动范围

  • 同步精度验证:验证视觉数据与执行动作的时间对齐精度

通过专用的测试工具和方法,可以量化评估时序性能,为系统优化提供依据。

六、未来发展趋势
随着3D视觉引导技术向更高精度、更快速度发展,时序同步技术也在不断创新:

  • 边缘计算架构:在数据源头就近处理,减少传输延迟

  • 时间敏感网络:提供确定性的网络传输服务

  • 人工智能预测:利用深度学习预测系统状态,提前生成控制指令

  • 5G技术应用:利用其低延时特性提升无线传输可靠性

结语
时序错乱问题是3D视觉引导系统实现高精度作业的重要挑战。通过深入分析时序链路的各个环节,采取硬件同步、软件优化和系统级协调的综合解决方案,可以有效提升系统的时序性能。未来随着新技术的不断应用,3D视觉引导系统的实时性和可靠性将得到进一步提升,为工业自动化提供更强大的技术支撑。
